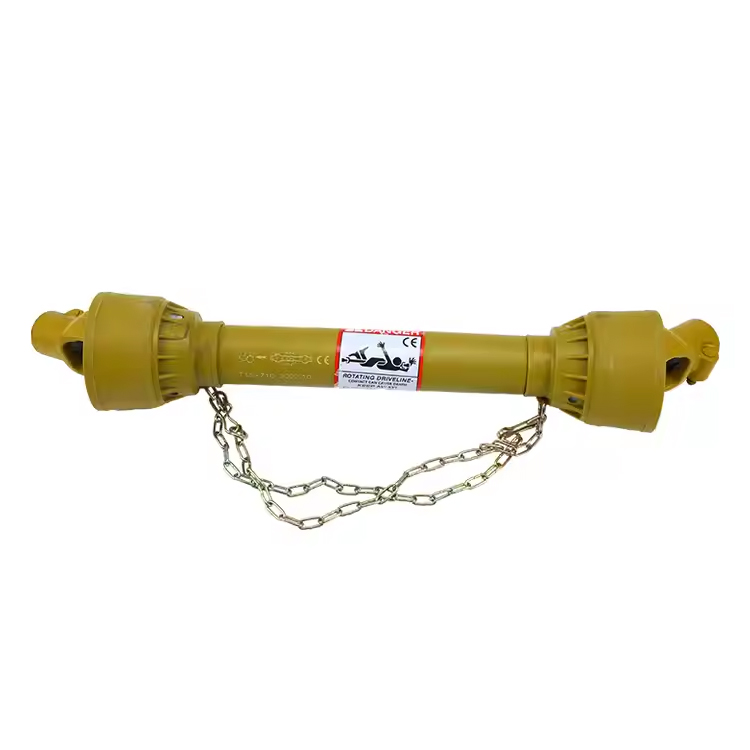

Ejes de transmisión de tractores

Elejes de transmisión de tractoresson un componente importante del sistema de transmisión de energía en maquinaria agrícola. La función principal es transferir eficientemente la potencia del motor a las ruedas o la maquinaria agrícola que lo acompaña, que sirve como el ensamblaje central que garantiza la eficiencia operativa y la seguridad de la conducción del tractor.

Composición estructural

Tubo de eje de transmisión: hecho de aleación de aluminio de alta resistencia, es el componente principal para la transmisión de potencia y puede soportar el par y el estrés de flexión.

Junta universal: habilita la transmisión de potencia entre los extremos de entrada y salida que no están en el mismo plano. El ángulo máximo puede alcanzar 80 °. Adopta una estructura de jaula de bola para garantizar una transmisión suave.

COLECHA Y EJE DE BELO: Conecte la caja de cambios y el eje de transmisión. El diseño de engranaje bisel rectangular mejora la precisión de la transmisión.

Rodamientos y sellos: rodamientos de bolas de ranura profunda (para carga de alta velocidad y pesada), rodamientos de rodillos cilíndricos (con una fuerte capacidad de carga) y cojinetes deslizantes (para carga de baja velocidad y pesada) se usan en combinación. Los sellos de aceite evitan la fuga de aceite lubricante.

Formas y características comunes

La forma de spline delejes de transmisión de tractorespuede afectar directamente su eficiencia de rotación y su capacidad de carga, y también es aplicable a diferentes escenarios de aplicación.

Spline rectangular

● Adopta el método de centrado de pequeños diámetros, asegurando una buena estabilidad de centrado. La deformación causada por el tratamiento térmico puede eliminarse mediante la rectificación para garantizar una alta precisión.

● Con múltiples dientes, puede dispersar la carga y es adecuado para conexiones fijas o conexiones deslizantes con cargas medianas a pequeñas.

● La raíz del diente es relativamente superficial, lo que resulta en menos concentración de estrés. La resistencia del eje y el cubo se debilita menos, y se puede lograr una alta precisión mediante la molienda.

● Se usa comúnmente en transmisiones mecánicas de tractores, automóviles, máquinas herramientas, etc., y es particularmente adecuada para situaciones que requieren alta alineación y orientación.

Spline involutivo

● El perfil del diente es una curva involuntaria. Cuando se somete a carga, genera fuerza radial, asegurando que cada diente esté estresado uniformemente, lo que resulta en alta resistencia y larga vida útil.

● Se puede usar comúnmente para la alineación del diente lateral, o también para la alineación de diámetro de gran diámetro o pequeños de diámetro.

● El proceso es similar al de los engranajes, lo que hace que sea fácil lograr una alta precisión e intercambiabilidad.

● Es adecuado para conexiones con grandes cargas, requisitos de alta precisión de alineación y grandes dimensiones.

Spline triangular

● Procesamiento simple: los dientes son pequeños y numerosos, facilitando el ajuste y el ensamblaje, y causan un debilitamiento mínimo del eje y el cubo.

● Adecuado para conexiones estáticas con diámetros pequeños y cargas bajas, como conexiones de piezas de paredes delgadas.

● Estructura simple y bajo costo de fabricación.

Estosejes de transmisión de tractoresProducido y desarrollado por Shuoxin® está diseñado principalmente para proporcionar continuamente soluciones de transmisión eficientes y duraderas para la agricultura global, lo que permite a más agricultores llevar a cabo sus operaciones agrícolas con facilidad.
