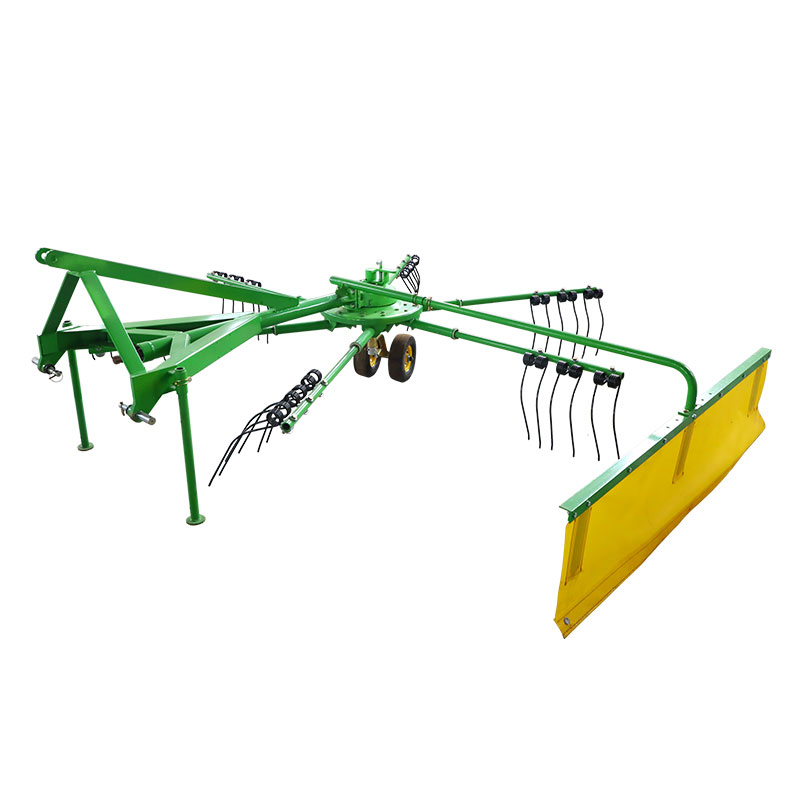

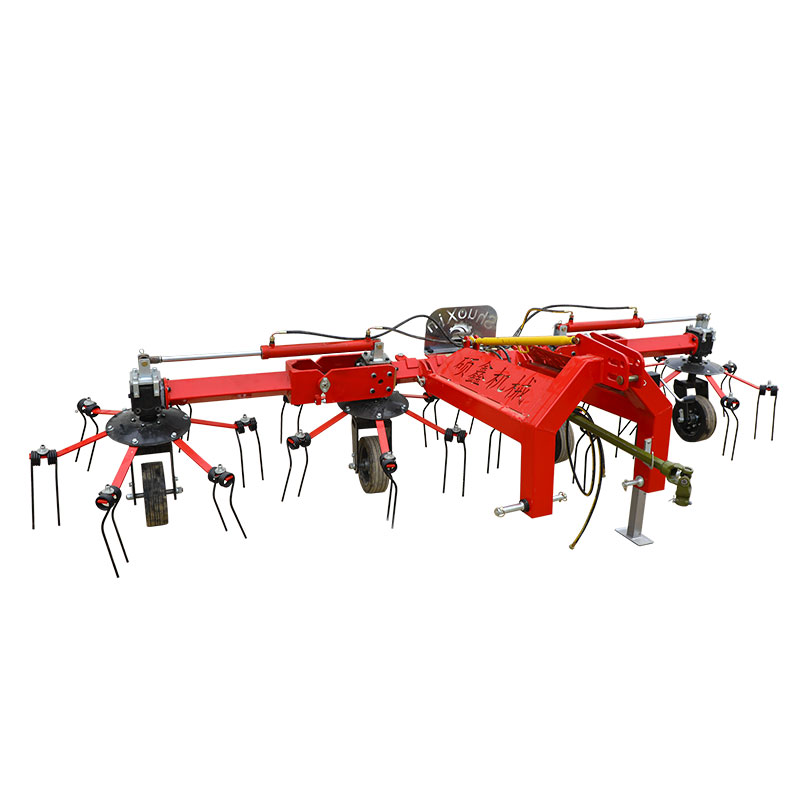

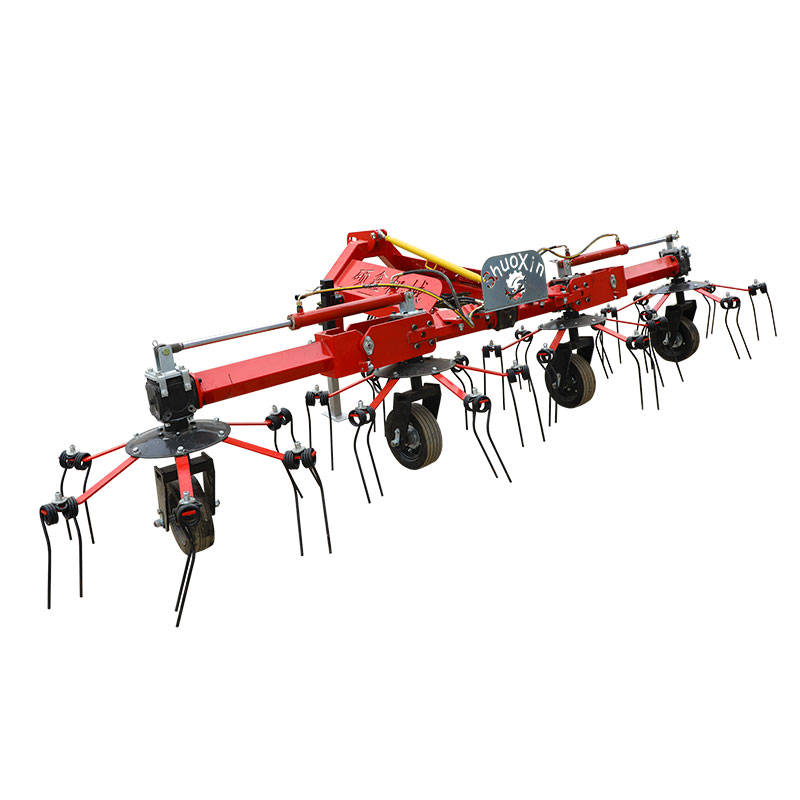

Remolcador de heno rastrillo giratorio de heno rotativo

Shuoxin está remolcando el rastrillo de heno de heno fabricante y proveedor de rastrillo rotativo en China que puede remolcar el rastrillo de heno de remolque el rastrillo giratorio rotativo.

Los rastrillos rotativos están disponibles en rotary y tipos de resorte. Durante la operación, el rastrillo es arrastrado hacia adelante por el tractor y conducido por el eje de salida de potencia.

Está controlado por una leva fija instalada en el medio y gira alrededor del eje central, para completar acciones como el desmalezado y la extracción de hierba.

El rastrillo de resorte giratorio está equipado con una pluralidad de dientes de primavera alrededor de una parte giratoria, y los dientes de primavera están abiertos por una fuerza centrífuga para llevar a cabo la operación deltá.

Si cambia el ángulo de montaje del diente de resorte, puede hacer el trabajo de pasto.

Los rastrillos de hierba giratoria tienen pastos sueltos, baja pérdida de pastos, contaminación lumínica y velocidades de funcionamiento de hasta 12 a 18 km/h, lo que hace que sean fáciles de retomar con el equipo de recolección.

El rastrillo rotativo horizontal consiste principalmente en un dispositivo de suspensión, una rueda para caminar, un diente de rastrillo, un deflector acumulado y un reductor de velocidad. Durante el trabajo, la potencia es proporcionada por el eje de salida del tractor. Su principio de funcionamiento es: la potencia se transmite a la caja de engranajes de cambio de velocidad a través del eje de transmisión de la junta universal, a través de la desaceleración del engranaje biselado de la primera etapa, la rotación del eje de disco giratorio, el disco giratorio y el eje vertical del dispositivo de la rueda se fija en el cuerpo de la caja de engranajes mediante los pernos y las pequeñas tuercas redondas. El conjunto del diente de la mandíbula se fija en el plato giratorio por medio de un asiento del diente de rastrillo en el plato giratorio. Cuando el plato giratorio gira, el brazo del diente de rastrillo gira con la rotación del plato giratorio, realizando así el pasto. Operaciones integradas

I.Feature of Towing Heno Rake Rotario Rotario Rotario

The Rake es una máquina de recolección de forraje que integra los rastrillos de pasto. Después de cosechar el pasto, para alcanzar las condiciones de equilibrio lo antes posible, el pasto debe estar iluminado por el sol con un esparcidor. El esparcidor puede extender uniformemente el pasto en el campo, lo que facilita la rápida evaporación del agua y facilita el corte del pasto en las balas o se seca antes del ensalaje. Cuando la humedad del pasto puede llegar a un estado donde se puede secar, los cultivos se recogen en un granero con un rastrillo y se rompen en tiras en preparación para las operaciones de atado. Cuando funcione el rastrillo, use los dientes de primavera para mover el cultivo suavemente para recoger o extender el sol, evitando los desechos o piedras mixtas en el cultivo para mejorar la calidad de los pastos o la alimentación verde.

Según el estándar de la industria del cortacésped rotativo JB/T 10905-2008, el cortacésped debe cumplir con los siguientes estándares:

La colección Maggot debe estar limpia, la pérdida de pasto es

pequeño, y la tasa de fuga debe ser inferior al 5%;

(2) El ancho de la pila es de 2 ~ 4.0 m;

(3) la productividad de la alfalfa es 2.0 ~ 4.8 hm2/h;

(4) El rango de potencia del rastrillo es de 17.5-25 kW.

Los rastrillos rotativos están disponibles en rotary y tipos de resorte. Durante la operación, el rastrillo es arrastrado hacia adelante por el tractor y conducido por el eje de salida de potencia. Está controlado por una leva fija instalada en el medio y gira alrededor del eje central, para completar acciones como el desmalezado y la extracción de hierba. El rastrillo de resorte giratorio está equipado con una pluralidad de dientes de primavera alrededor de una parte giratoria, y los dientes de primavera están abiertos por una fuerza centrífuga para llevar a cabo la operación deltá. Si cambia el ángulo de montaje del diente de resorte, puede hacer el trabajo de pasto. Los rastrillos de hierba giratoria tienen pastos sueltos, baja pérdida de pastos, contaminación lumínica y velocidades de funcionamiento de hasta 12 a 18 km/h, lo que hace que sean fáciles de retomar con el equipo de recolección.

II. Principio de estructura y operación

Según la relación entre la dirección de pasto y la dirección de la máquina, el rastrillo se puede dividir en dos categorías horizontales y laterales (el modelo usa una hierba lateral).

El césped integrado de hierba lateral es paralela a la dirección del avance de la máquina. Debido a que la hierba tiene una pequeña distancia de movimiento y menos inclusión, el perfil de la hierba después de la cosecha es relativamente ordenada, suelta y uniforme, y es adecuado para pastizales naturales de alto rendimiento y pastizales artificiales.

Para garantizar la calidad y eficiencia de la recolección de pastos, se utilizan el principio y la estructura de los rastrillos laterales.

1. Potencia de rastrillo

El modelo adopta una suspensión de tres puntos, que funciona con una salida de eje de spline del tractor en la parte delantera, y transmite energía a través de un eje de spline retráctil. Es decir, durante la conducción del tractor, el trabajo del cortacésped después de ser colgado puede iniciarse y detenerse a voluntad, para que el cortacésped se pueda iniciar y detenerse a voluntad cuando no está funcionando o girando, para mejorar su aplicabilidad.

2. La estructura general del rastrillo

Como elremolcador de heno rastrillo giratorio de heno rotativoTiene muchas funciones, como la hierba apresurada, la nivelación, la inversión del secado y el movimiento, el rastrillo se puede utilizar para integrar las hierbas de pastoreo limpias y regulares, y los pastos tienen una distancia más corta para viajar, y se reduce la cantidad de pastos, y la pérdida de hierba y el acceso a una composición nutricional más alta, en línea con el concepto moderno de alimentación de animales. Para este propósito, la estructura general del rastrillo rotativo horizontal de nuestra empresa se muestra a continuación.

El rastrillo rotativo horizontal consiste principalmente en un dispositivo de suspensión, una rueda para caminar, un diente de rastrillo, un deflector acumulado y un reductor de velocidad. Durante el trabajo, la potencia es proporcionada por el eje de salida del tractor. Su principio de funcionamiento es: la potencia se transmite a la caja de engranajes de cambio de velocidad a través del eje de transmisión de la junta universal, a través de la desaceleración del engranaje biselado de la primera etapa, la rotación del eje de disco giratorio, el disco giratorio y el eje vertical del dispositivo de la rueda se fija en el cuerpo de la caja de engranajes mediante los pernos y las pequeñas tuercas redondas. El conjunto del diente de la mandíbula se fija en el plato giratorio por medio de un asiento del diente de rastrillo en el plato giratorio. Cuando el plato giratorio gira, el brazo del diente de rastrillo gira con la rotación del plato giratorio, realizando así el pasto. Operaciones integradas

Iii. Especificación

1.pecificación

2. Tabla de recuperación

Hay un plato giratorio en el extremo inferior del reductor de rastrillo rotativo. El tocadiscos de manera uniforme

Distribuye 6 brazos de rastrillo a lo largo de la circunferencia. Los dientes de rastrillo se fijan en el disco giratorio. El extremo de cada brazo del diente de rastrillo fija un par de dientes de rastrillo de resorte. Cuando el rastrillo está en funcionamiento, el plato giratorio proporciona la potencia del brazo del diente de rastrillo, y el brazo del diente del rastrillo gira mediante el disco de rotación, dando así la operación de rastrillo.

La parte superior de la placa de carga tiene un mango de ajuste A (como se muestra en la figura), levanta la manija y gira el plato giratorio para ajustar el ángulo de la barra de calamar. Diferentes ángulos tienen diferentes funciones, de modo que la máquina tiene diferentes funciones, principalmente césped, aplanamiento, secado al sol, migración, etc.

3.Tino

La estructura de rastrillo se muestra en la figura. El extremo superior del diente de rastrillo se convierte en forma de desplazamiento para aumentar su elasticidad para superar fácilmente el obstáculo. El extremo inferior del diente del diente se forma en forma de arco para que la pasta se pueda levantar y enrollar a lo largo de la superficie del diente, y el anillo de resorte gira. A la izquierda y a la derecha, el número de vueltas es igual a los cuatro círculos izquierdo y derecho. Usando material de 60Si2Mn, la elasticidad duradera y buena.

4. eje de pez

El eje de transmisión transmite principalmente la potencia de salida del tractor al reductor. Debido a la gran distancia entre el eje de salida del tractor y el eje de entrada del reductor de velocidad, para garantizar la confiabilidad de la transmisión de potencia, un extremo del eje de transmisión está conectado al eje de salida del tractor de acuerdo con los requisitos de velocidad y los requisitos de transmisión, y el otro extremo se pasa a través de la acoplamiento. Está conectado con el extremo de entrada del eje de engranaje del piñón del reductor para realizar la transmisión suave de la alimentación.

5. Mecanismo de transmisión

De acuerdo con los requisitos de posición y estructura, el reductor se coloca en la paleta 4, su extremo de entrada pequeño eje de engranaje biselado está conectado con el eje de transmisión y el extremo de salida del extremo del spline del eje de engranaje de bisel grande está conectado con el disco. La estructura se muestra en la figura a continuación.

IV. Requisitos de instalación de remolque el rastrillo giratorio de heno Rotario rotativo

Después de corregir de acuerdo con la lista de embalaje del producto, seleccione un piso plano y continúe con el ensamblaje en orden.

1. Voltee el marco principal al revés, luego instale los neumáticos para caminar;

2. Gire el marco principal al revés y coloque dos patas en la parte delantera para mantener el marco principal en equilibrio.

3. Ensamble la varilla de vástago superior a la vez, preste atención para asegurarse de que el rodamiento del extremo de la varilla esté en la ranura de la leva, de modo que la leva se pueda girar para empujar el diente del diente para girar;

4. Instale la biela de conexión de deflectación de hierba y conecte el deflector de hierba.

Inserte el eje de entrada 6 en la manga del eje del spline del eje de transmisión de entrada 6 y asegure el pasador para completar la instalación.

V.operación y uso

1. Agregue completamente lubricante a cada parte giratoria antes de usar;

2. Al ajustar, baje lentamente el implemento al suelo para detener el tractor y detenerlo. Ajuste y mantenimiento estrictos en el estado de arranque;

3. Durante la operación, el conductor debe confirmar que no hay nadie u otro obstáculos dentro de un cierto rango antes de comenzar la operación;

4. Al final del trabajo, es necesario elegir el sitio de nivelación para garantizar un estacionamiento seguro de los implementos;

5. Durante la operación, no hará giros arbitrariamente agudos, y está prohibido elevar el implemento sin girar el suelo.

6. Al transportar, retire el engranaje de salida trasero para asegurarse de que la máquina herramienta se detenga, la máquina herramienta se levanta a más de 20 cm del suelo y acorta la biela de la fallas de hierba para facilitar el transporte.

VI. Mantenimiento y solución de problemas

1. Verifique regularmente el grado de apriete de todos los pernos y tuercas;

2. Para garantizar que la lubricación de la caja de engranajes en su lugar, rotación flexible;

3. Para garantizar que el rodamiento no esté dañado, la apariencia de la forma del diente es ideal, reemplazo oportuno de piezas desgastadas o dañadas;

4. Verifique los asuntos relevantes cada 8 horas de trabajo.
